英國雷尼紹QUANTiC增量式光柵讀數頭

QUANTiC光柵系統集成了雷尼紹的光學濾波系統設計與細分技術，是一款小型的高性能數字一體化增量式開放光柵

市場價：

優惠價：0.00

服務保障：原裝真品｜發票保障｜全國包郵｜售后無憂

立即留言

聯系人:朱盛

聯系電話: 021-58951071
手機號: 15921165535
郵箱: [email protected]
工作時間: 9:00-17:45

儀器詳情儀器參數 相關問答

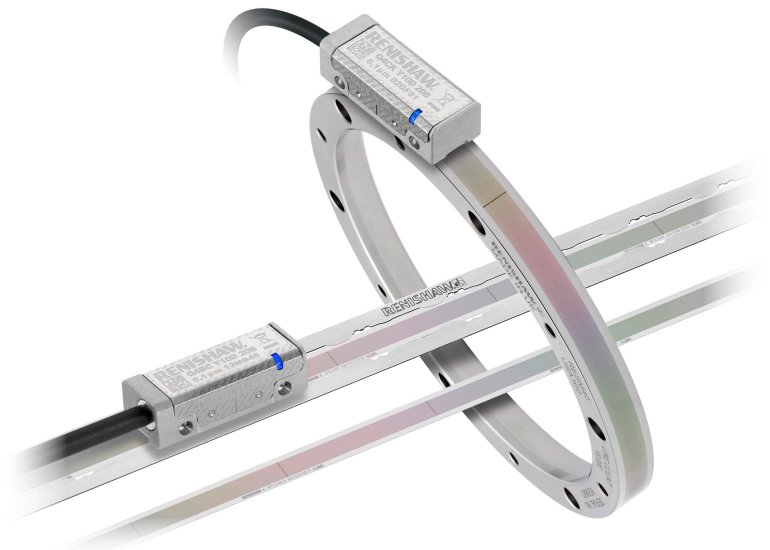

QUANTiC?光柵系列

QUANTiC光柵系統集成了雷尼紹的光學濾波系統設計與細分技術，是一款小型的高性能數字一體化增量式開放光柵。QUANTiC光柵安裝簡便，具有寬松的安裝和運行公差，而且自帶安裝和校準功能。在安裝或現場診斷和查錯時，可使用高級診斷工具 (Advanced Diagnostic Tool, ADT) ADTi?100和ADT View軟件，獲取更詳細的診斷信息。

內在可靠性與安裝便利性

具備強大的位置測量性能，不受污染物影響

QUANTiC讀數頭可在柵尺受污染的情況下*大限度減少位置誤差，確保在廣泛的應用中具有優異的運動控制性能。全新的檢測器設計可提供額外的信號濾波層，有助于消除非諧波信號頻率，確保在柵尺受到灰塵和污染物影響的情況下降低電子細分誤差 (SDE) 并*大限度減少信號變化。

運行公差增大，測量性能保持不變

全新的檢測器設計有助于增大安裝和運行公差，同時保持測量性能穩定不變。此特點與雷尼紹成熟的光學濾波系統和信號處理技術相結合，使得QUANTiC成為性能可靠且易于使用的雷尼紹增量式光柵。

柵尺選項

帶碼道選項的不銹鋼鋼帶

柵尺名稱

精度

柵距

熱膨脹

系數（20 °C時）

柵尺*大長度

讀數頭兼容性

搭配可選FASTRACK?的RTLC40

±15 μm/m

40 μm

10.1 ±0.2 μm/m/°C

10 m

QUANTiC

可選的高級診斷工具 (Advanced Diagnostic Tool, ADT) ADTi-100

QUANTiC光柵系統與高級診斷工具 (Advanced Diagnostic Tool, ADT) ADTi-100和ADT View軟件兼容。它們可提供全面的實時光柵數據反饋，以協助完成要求更嚴苛的安裝和診斷操作。直觀的軟件界面可用于：

遠程校準
在整個軸長上進行信號優化
讀數頭俯仰指示
限位和參考零位指示
光柵位置的數字讀數（相對于柵尺）
監控速度與時間曲線圖
導出和保存數據
