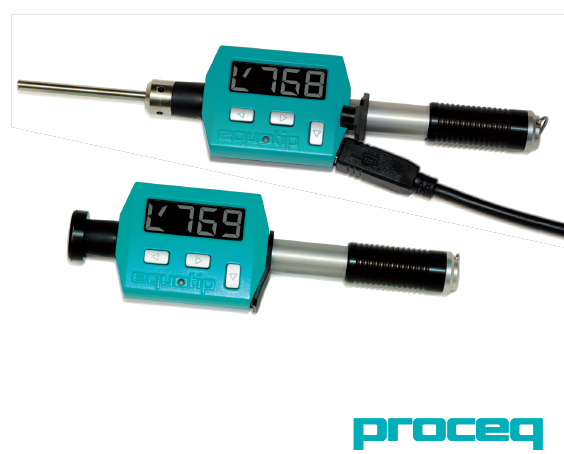

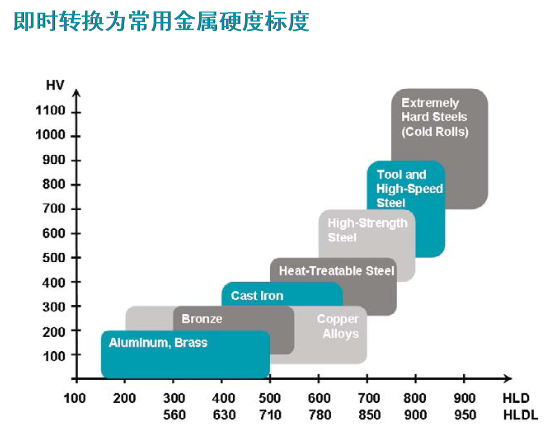

Equotip Piccolo 2 / Bambino 2 一般用于檢測金屬表面的硬度。此檢測儀采用回彈法來測量里氏硬度 HLD（使用 DL 附件工具包的 HLDL）。此檢測儀的設計非常緊湊，便于在任何位置和方向快速執行測量。此外，此儀器還可將最常用的 HLD 或 HLDL 硬度值轉換為布氏 (HB)、維氏 (HV)、洛氏 (HRB, HRC) 和肖氏 (HS) 等不同硬度單位。Equotip Piccolo 2 和 Bambino 2 都適用于在現場檢測金屬硬度，且檢測壓痕盡可能小?？煽康脑O(shè)計和大顯示屏允許用戶在可見性很低的粉塵工作環境中使用。兩種產品還能夠以所有常用標度顯示金屬硬度。
測量原理
使用 Piccolo 2 / Bambino 2 測量時,帶有堅硬的金屬球壓頭的沖擊體將沖擊要測量的樣品，然后在此沖擊產生的彈簧能量的推動下回彈。在沖擊前后，沖擊體中的永久磁體將通過一個線圈，此前后移動將在線圈中產生電壓信號 V。此感應信號與沖擊體的速度成比例?；貜椝俣?vr 與沖擊速度 vi 之比乘以 1000 將得出硬度值 HL（里氏硬度）。HL 是硬度的直接測量值。當 HLD 指的是使用 D 型裝置（帶平面支撐環的 27 毫米長沖擊體）進行檢測，HLDL 指使用 DL 附件工具包（帶有具有纖長探頭的支撐環的 82 毫米長沖擊體）中的輕薄探頭進行的檢測。
|
應用示例

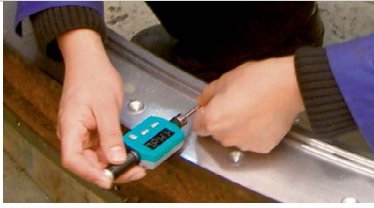

? 在已組裝好的機器或鋼和鑄鋼構造上進行硬度檢測。
? 在檢測缺口應盡可能小的金屬工件上進行檢測。
? 用于快速確定特定熱處理條件的質量控制測量。
? 快速檢測眾多測量點以確定大面積表面的硬度變化。
? 全自動檢測（僅限 Piccolo 2）
|
產品型號和附件
Equotip Bambino 2具有基本功能
此外，Equotip Piccolo 2 還提供：
? 附加 Piccolink PC 軟件以記錄檢測結果，包括統計信息
? 可使用客戶自定義的硬度轉換方式檢測特殊材料
? 可轉換為鋼的抗拉強度 (Rm)
? 擴展的統計功能
? 可防止意外更改設置的儀器鎖定功能
? 固定沖擊數，可配置每個檢測序列的沖擊數
? （實時）通過 USB 接口將數據傳輸?shù)?PC 或筆記本電腦，這是連續生產過程所必需的
? 帶有 Equotip DL 附件工具包的 Equotip Piccolo 2 / Bambino 2 只能用于：在空間有限的區域和凹面上進行檢測
常規技術參數
|
測量范圍 150-950 HLD / 250-970 HLDL
分辨率 1 HLD / HLDL, 1 HV, 1 HB, 0.1 HRC, 0.1 HRB,
0.1 HS, 1 N/mm2 Rm
測量精確性 ± 4 HLD / HLDL（800 HLD / HLDL 時為 0.5 %）
沖擊方向 自動補償
沖擊體 D / DL 型
沖擊能量 11.5 Nmm / 11.2 Nmm
沖擊體的速度 2.1 m/s / 1.7m/s
沖擊體的質量 5.5 克（0.2 盎司）/ 7.2 克（0.25 盎司）
球壓頭直徑 3.0 毫米（0.12 英寸）/ 2.8 毫米（0.11 英寸）
球壓頭材料 碳化鎢（約 1500 HV）
最大檢測硬度 955 HV
尺寸 147.5 x 44 x 20 毫米（55.71 x 1.75 x 0.79 英寸）
重量 142 克（5 盎司）
外殼 防刮硬質鋅合金
顯示屏 高對比度大 LCD
集成存儲器 非易失性 RAM 32 Kbytes
內部數據存儲 約 2,000 個測量值
接口 USB 2.0（雙向）
電池類型 可充電鋰電池
充電電流 100 mA
電池工作期 2 萬次以上的沖擊
操作溫度 -10 至 +60°C （14 至 140°F）
濕度 最高 90 %
|
|
部件號
|
描述
|
|
352 10 001
|
Equotip Piccolo 2 硬度檢測儀 D
型
Equotip Piccolo 2 儀器，配有沖擊體 D、大 (D6) 小 (D6a) 支撐環、清潔刷、USB 充電器和電纜、便攜箱、Proceq
頸帶/腕帶（吊繩）、包含 Piccolink 軟件和產品文檔的 Equotip CD、操作說明書、產品證書
|
|
352 10 002
|
Equotip Piccolo 2 硬度檢測儀 D 型，配有

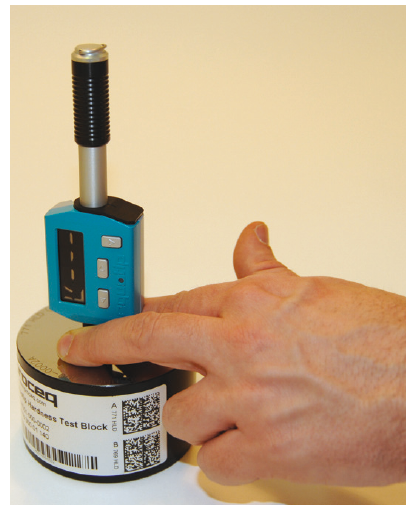

Proceq 測試塊 D
Equotip Piccolo 2 儀器，配有沖擊體 D、大 (D6) 小 (D6a) 支撐環、清潔刷、USB 充電器和電纜、便攜箱、Proceq
頸帶/腕帶（吊繩）、包含 Piccolink 軟件和產品文檔的 Equotip CD、操作說明書、產品證書、帶證書的 Equotip 測試塊 D/DC
(~775HLD/~630HV)
|
|
352 20 001
|
Equotip Bambino 2 硬度檢測儀 D
型
Equotip Bambino 2 儀器，配有沖擊體 D、大 (D6) 小 (D6a) 支撐環、清潔刷、USB 充電器和電纜、便攜箱、Proceq
頸帶/腕帶（吊繩）、包含 PqUpgrade 軟件和產品文檔的 Equotip CD、操作說明書、產品證書
|
|
352 20 002
|
Equotip Bambino 2 硬度檢測儀 D 型，配有
Proceq 測試塊 D
Equotip Bambino 2 儀器，配有沖擊體 D、大 (D6) 小 (D6a) 支撐環、清潔刷、USB 充電器和電纜、便攜箱、Proceq
頸帶/腕帶（吊繩）、包含 PqUpgrade 軟件和產品文檔的 Equotip CD、操作說明書、產品證書、帶證書的 Equotip 測試塊 D/DC
(~775HLD/~630HV)
|
|
352 95 021
|
Equotip DL 附件工具包
|
|
350 01 015
|
Equotip 耦合劑
|
|
357 11 100
|
Equotip 測試塊 D/DC (<500HLD/<225HV)
|
|
357 12 100
|
Equotip 測試塊 D/DC (~600HLD/~335HV)
|
|
357 13 100
|
Equotip 測試塊 D/DC (~775HLD/~630HV)
|
|
357 11 120
|
Equotip 測試塊 DL (<710HLDL/<225HV)
|
|
357 12 120
|
Equotip 測試塊 DL (~780HLDL/~335HV)
|
|
357 13 120
|
Equotip 測試塊 DL (~890HLDL/~630HV)
|
|
357 10 109
|
Equotip 帶校準證書的D/DC 型測試塊
|
|
357 10 129
|
Equotip 帶校準證書的DL型測試塊
|
|
350 03 000
|
Equotip 支撐環組（12 件裝），適用于 D/DC/C/E/D+15
|
|
350 03 001
|
Equotip 支撐環 Z 10-15
|
|
350 03 002
|
Equotip 支撐環 Z 14.5-30
|
|
350 03 003
|
Equotip 支撐環 Z 25-50
|
|
350 03 004
|
Equotip 支撐環 HZ 11-13
|
|
350 03 005
|
Equotip 支撐環 HZ 12.5-17
|
|
350 03 006
|
Equotip 支撐環 HZ 16.5-30
|
|
350 03 007
|
Equotip 支撐環 K 10-15
|
|
350 03 008
|
Equotip 支撐環 K 14.5-30
|
|
350 03 009
|
Equotip 支撐環 HK 11-13
|
|
350 03 010
|
Equotip 支撐環 HK 12.5-17
|
|
350 03 011
|
Equotip 支撐環 HK 16.5-30
|
|
350 03 012
|
Equotip 支撐環 UN
|
